MPLS L3VPN - RD, RT, VPN Label

Posted Dec 21, 2025

By 奔跑的毛豆

5 min read

MPLS L3VPN最重要的3个概念，RD，RT，VPN Label

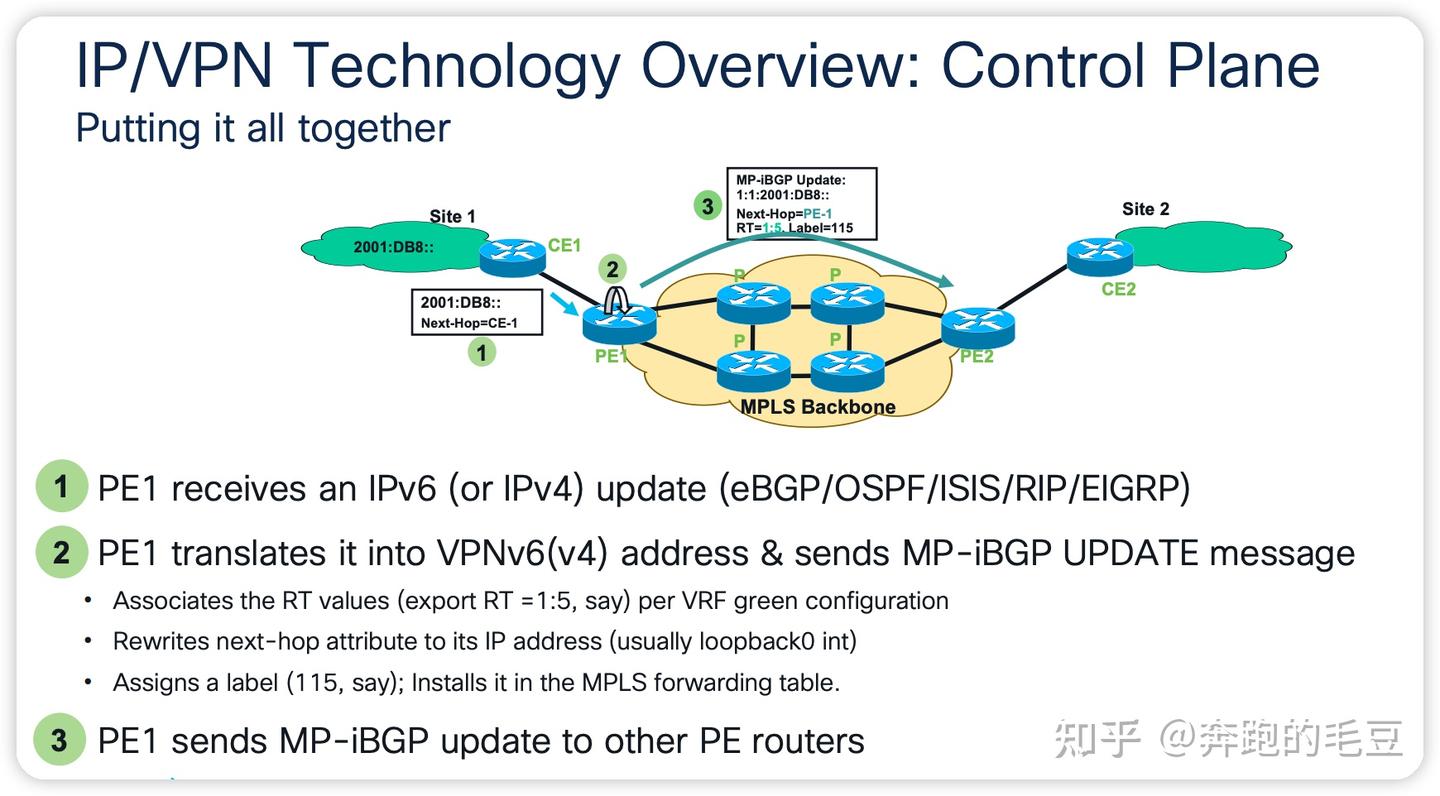

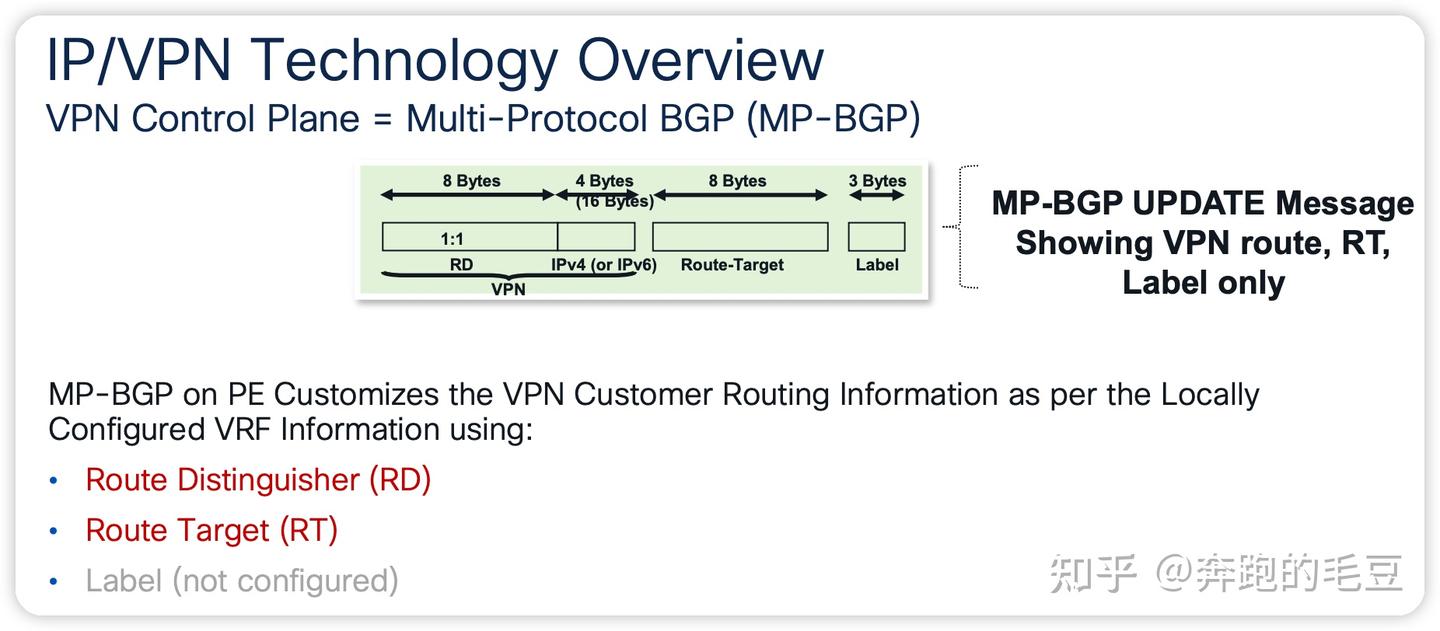

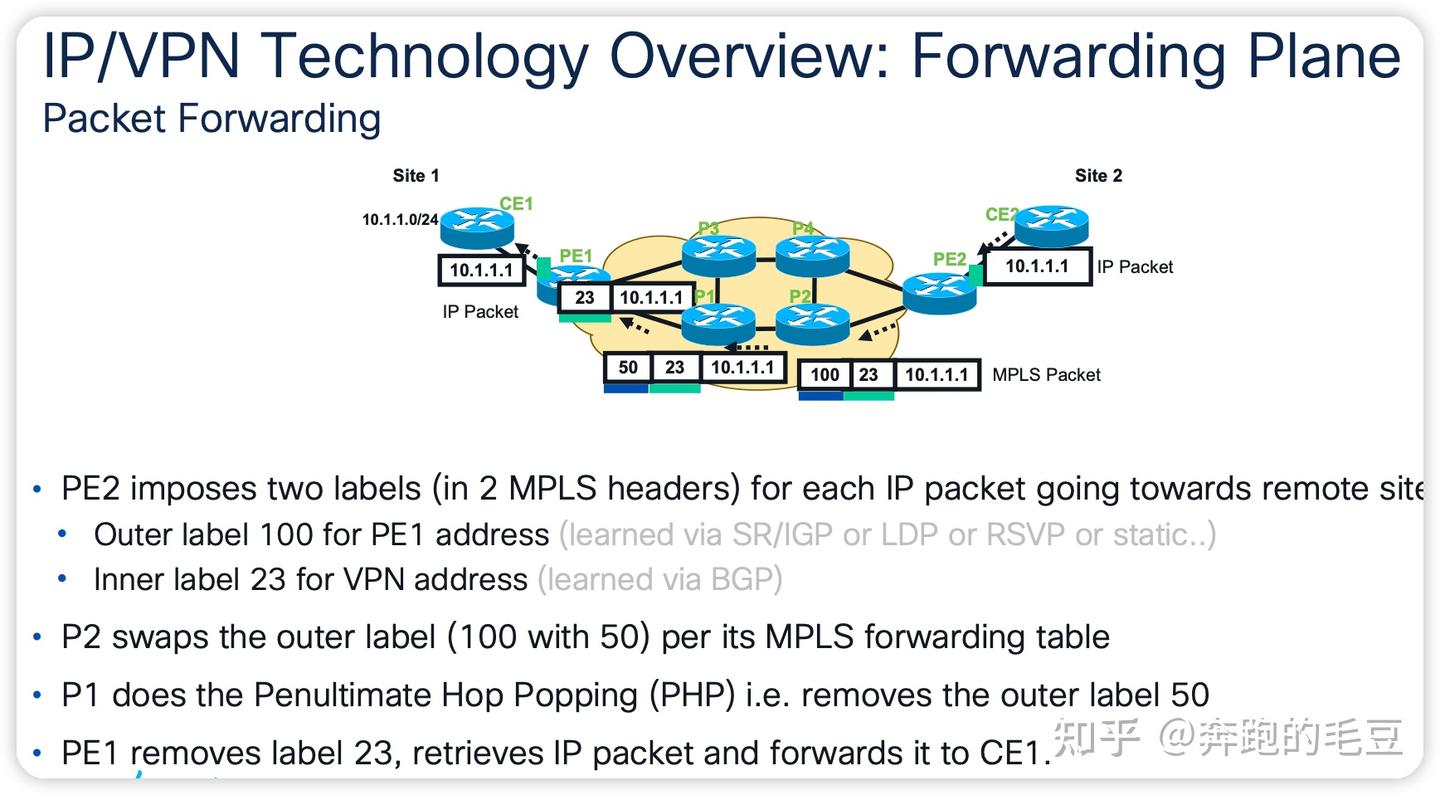

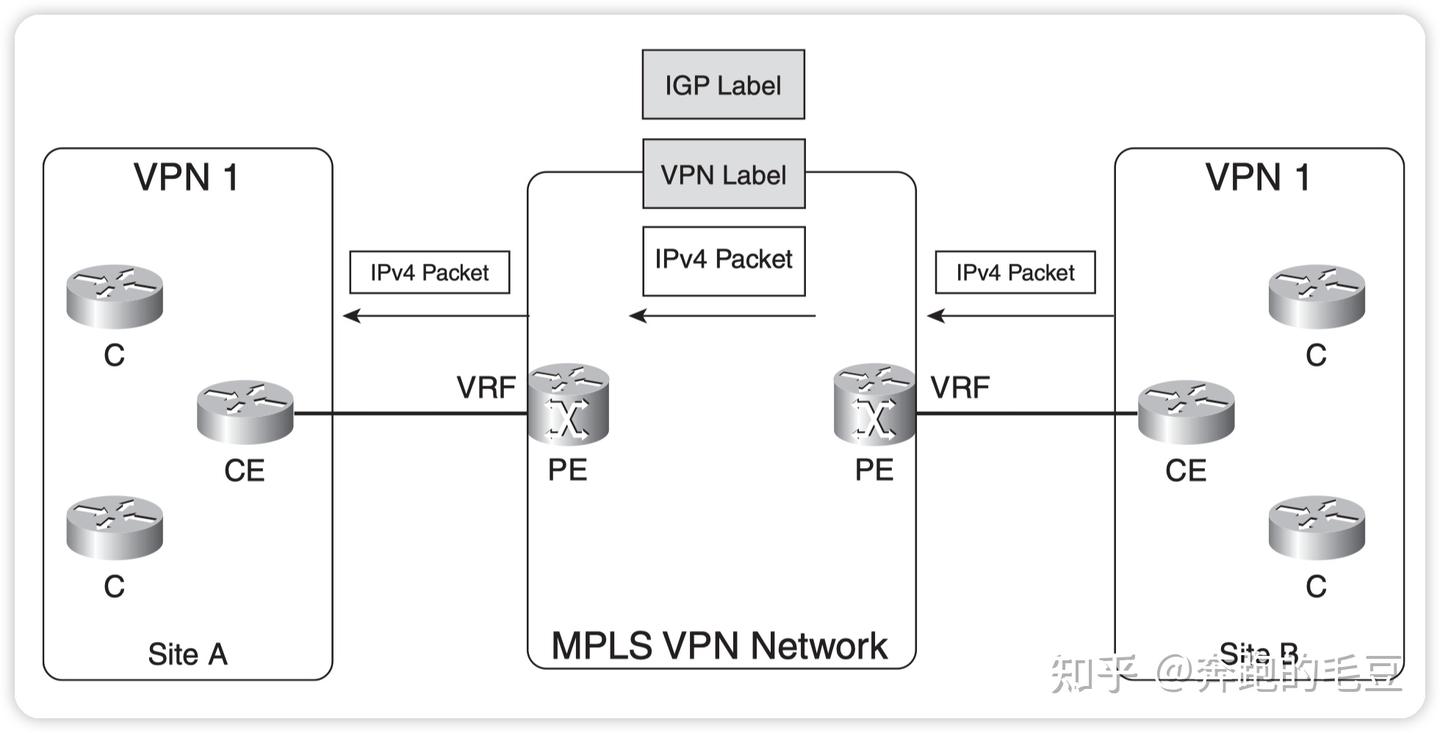

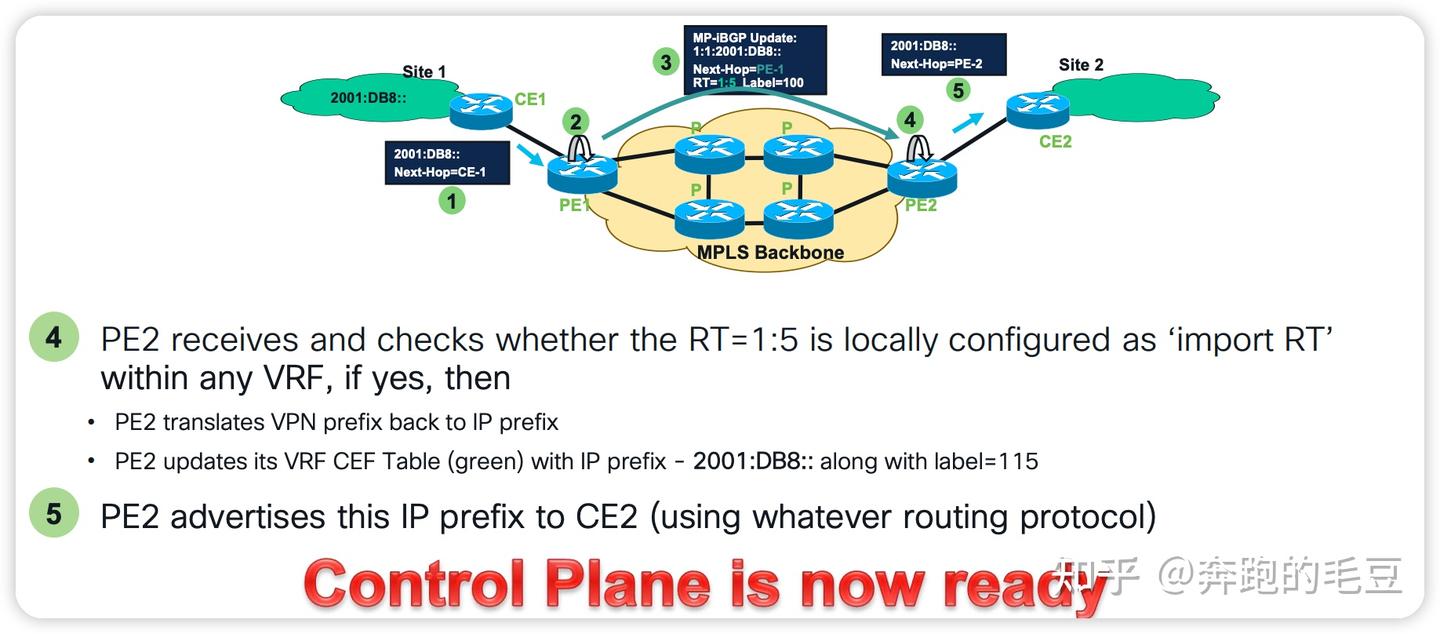

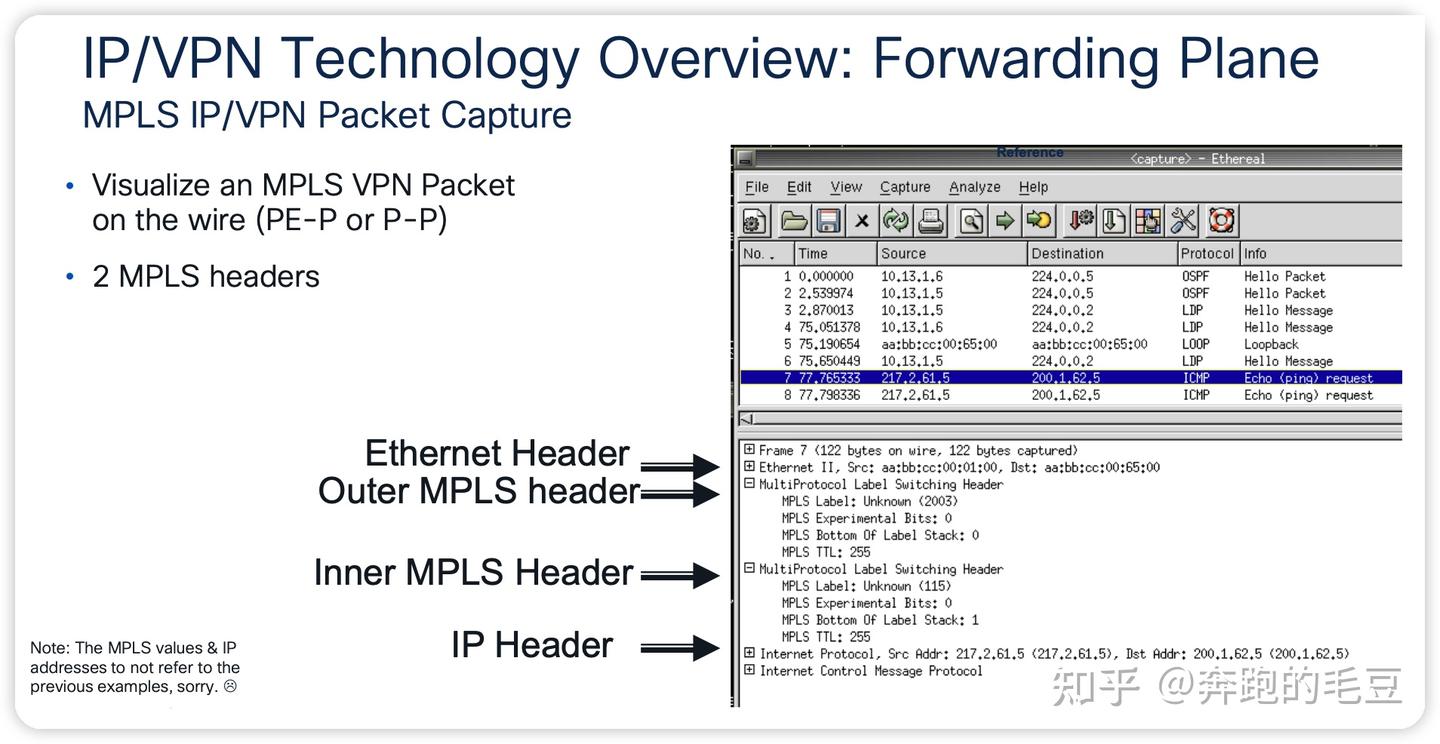

RD，RT，VPN Label

配置示列


#
ip vpn-instance vpna
 ipv4-family
  route-distinguisher 200:1 # RD配置
  apply-label per-instance # VPN Label配置
  vpn-target 111:1 export-extcommunity # RT export配置
  vpn-target 111:1 import-extcommunity # RT import配置
#

RD (Route Distinguisher)

RD（Route Distinguisher）

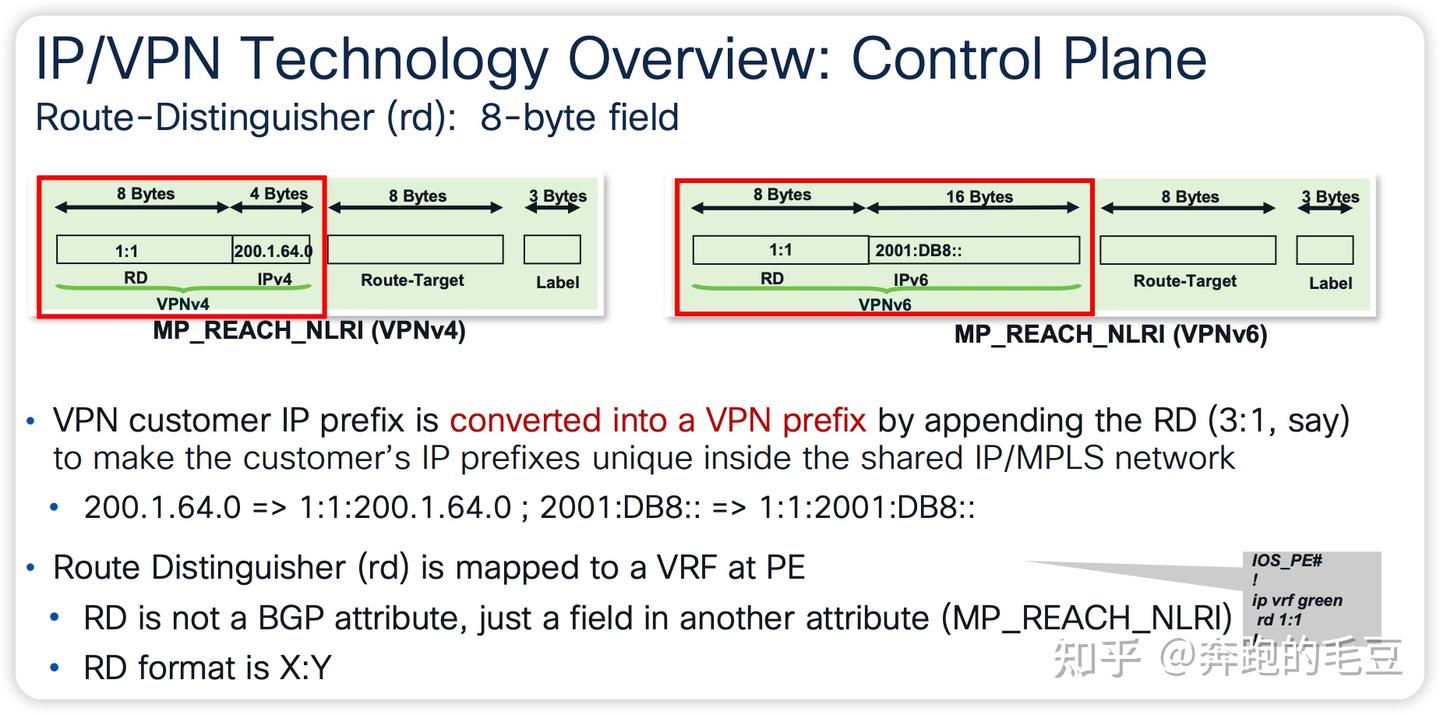

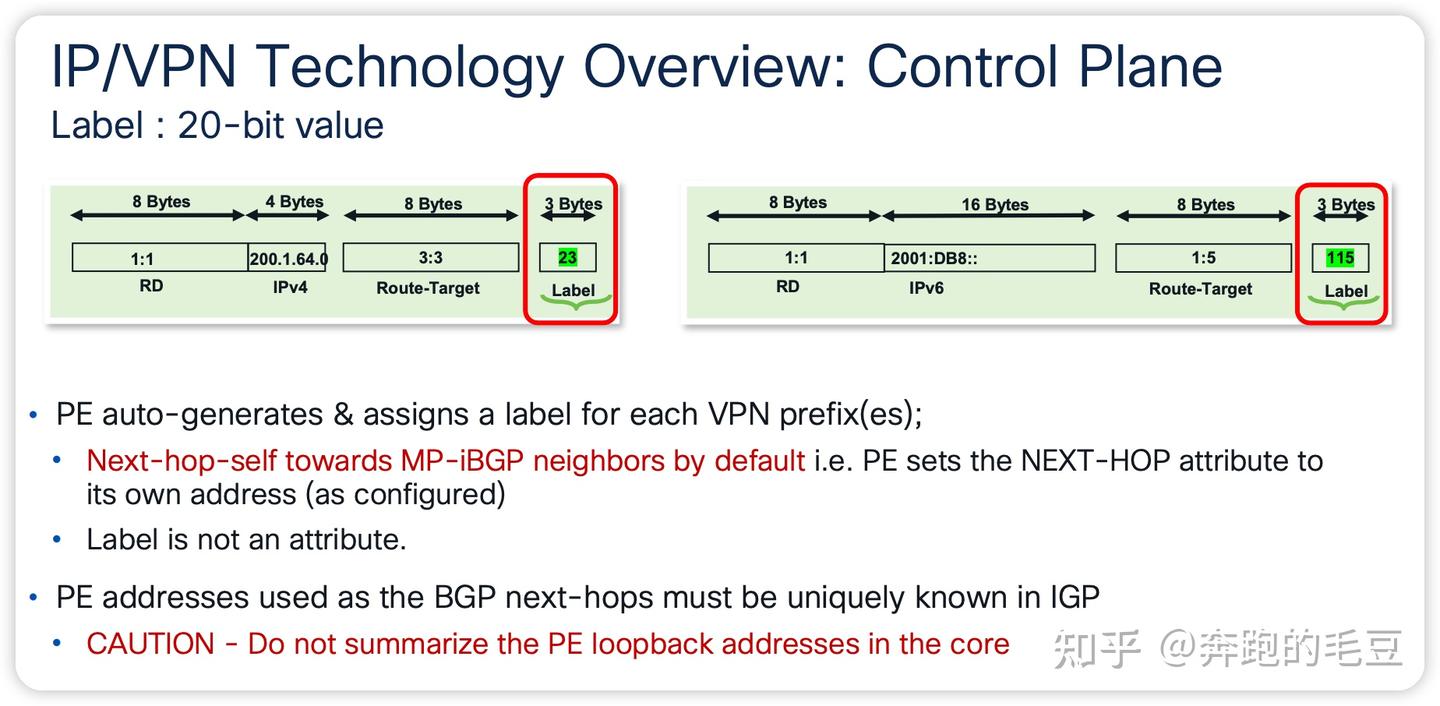

VPN-IPv4地址结构 - 12 字节

网络中有多个客户，并且客户的IP Prefix都相同时，网络侧会发生地址冲突

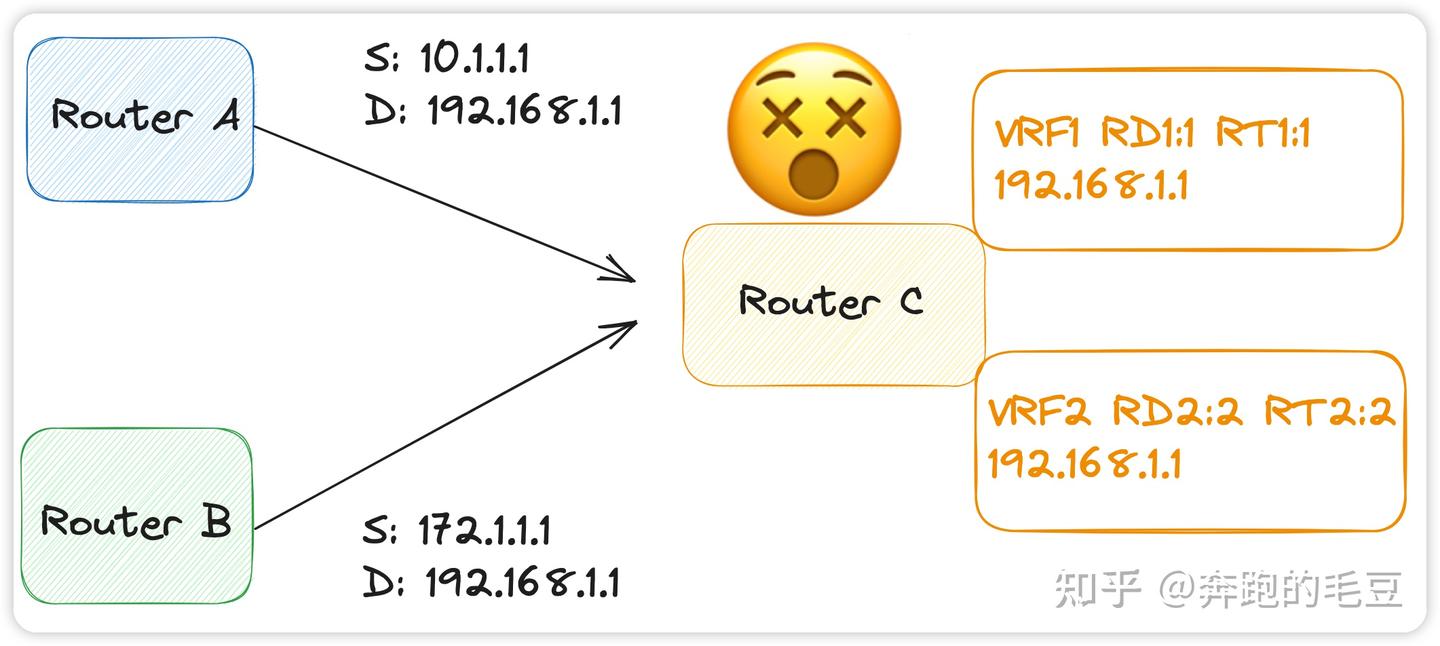

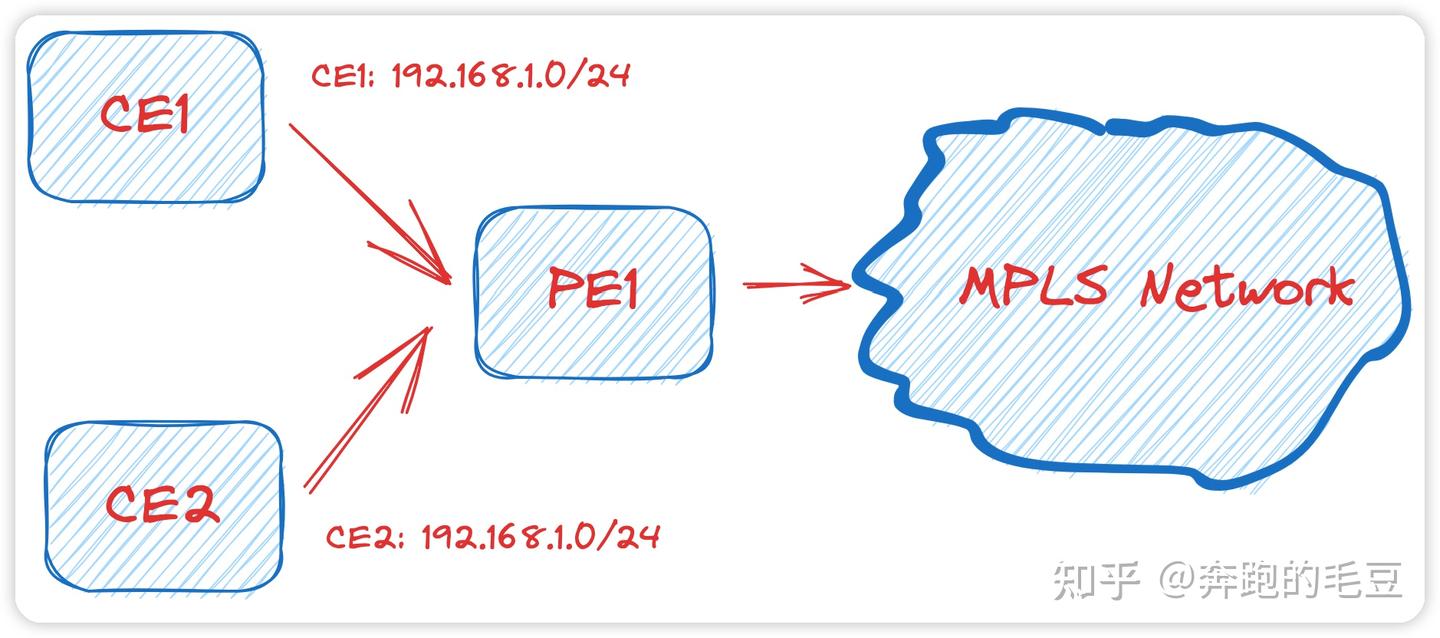

普通IP Prefix

为了解决这个问题，引入RD的概念，通过 RD + IP Prefix = VPNv4 Prefix ，生成唯一的路由前缀在MPLS网络中传播。这样MPLS网络可以承载多个不同的客户，并且这些客户的地址可以重叠。

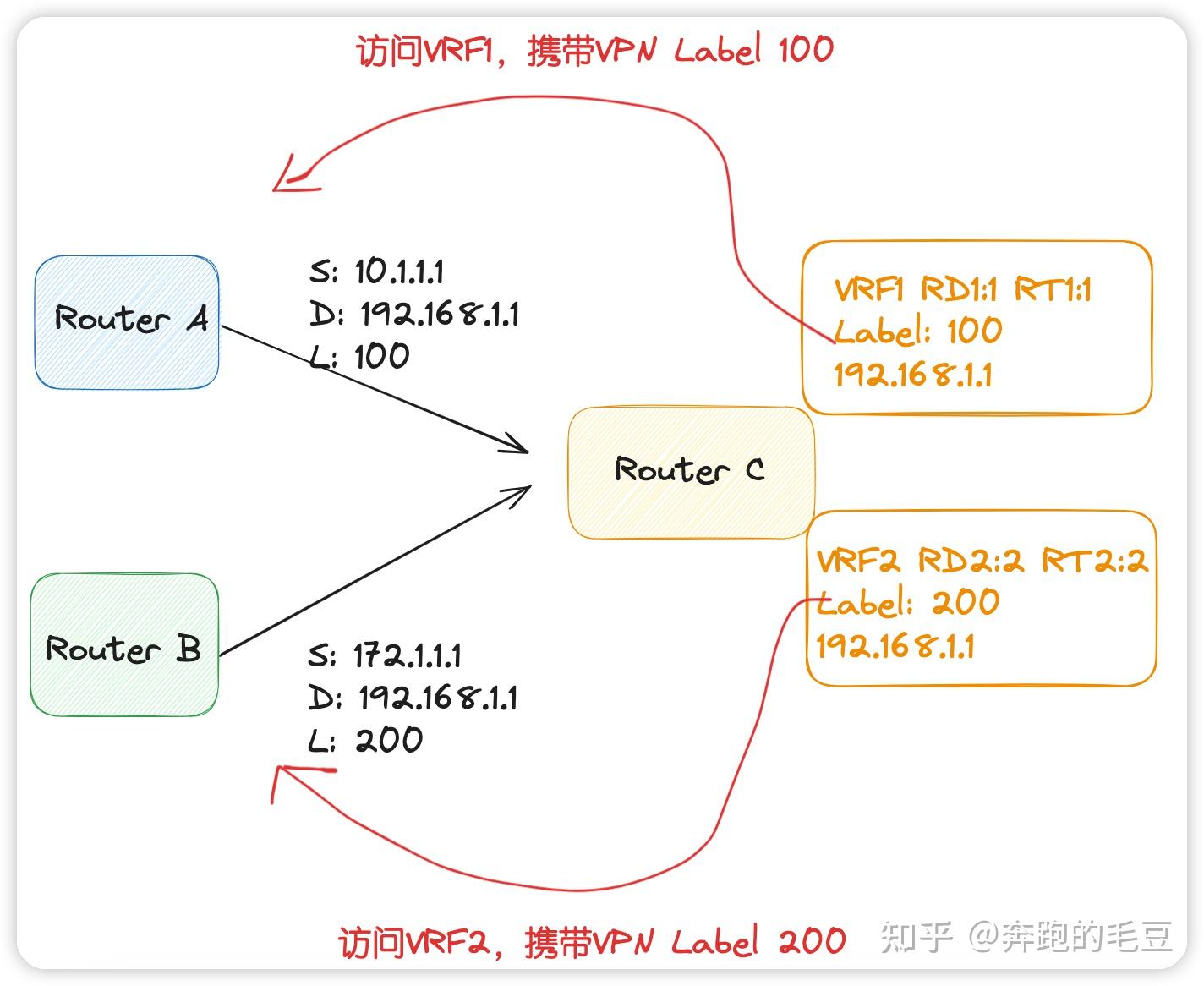

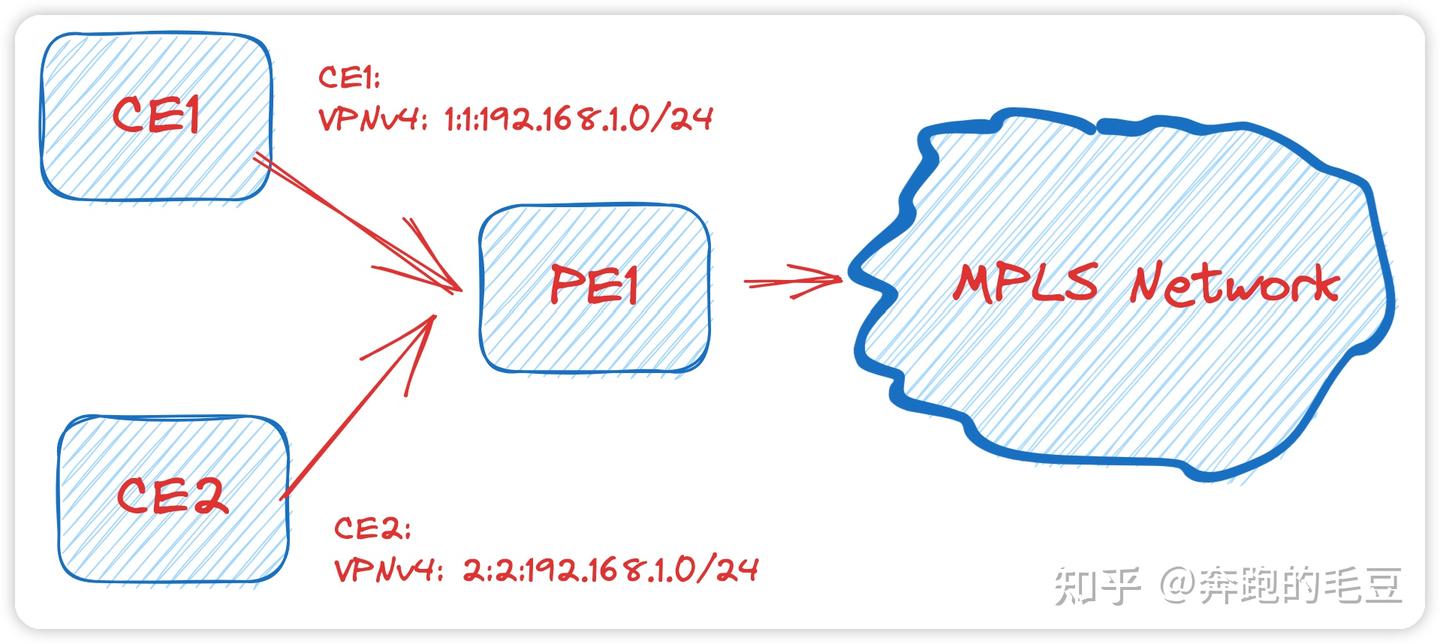

VPNv4 Prefix

An RD is a 64-bit field used to make the VRF prefixes unique when MP-BGP carries them.
The RD does not indicate which VRF the prefix belongs to.
Each VRF instance on the PE router must have one RD assigned to it. 并且一个VRF里面的RD只能配置一个。
RD的格式：ASN:nn or IP-address:nn
- ASN:nn –> 65535:100 (AS号：ID）
- IP-address:nn –> 192.168.1.1:100 (loopack0：ID）

网络中针对同一个客户，不同的PE尽量配置不同的RD，因为RD相同会造成RR只优选一条VPNv4路由，无法形成FRR保护。

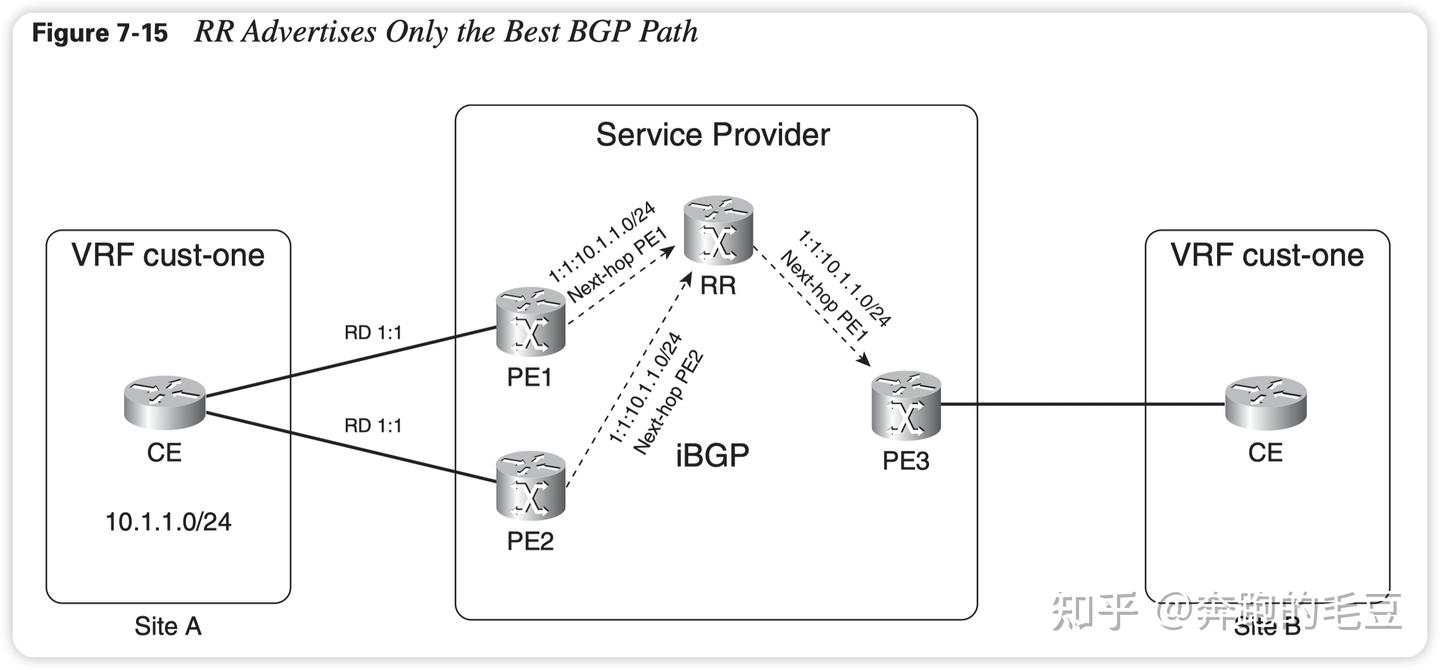

RD配置一样，只优选最优的一条

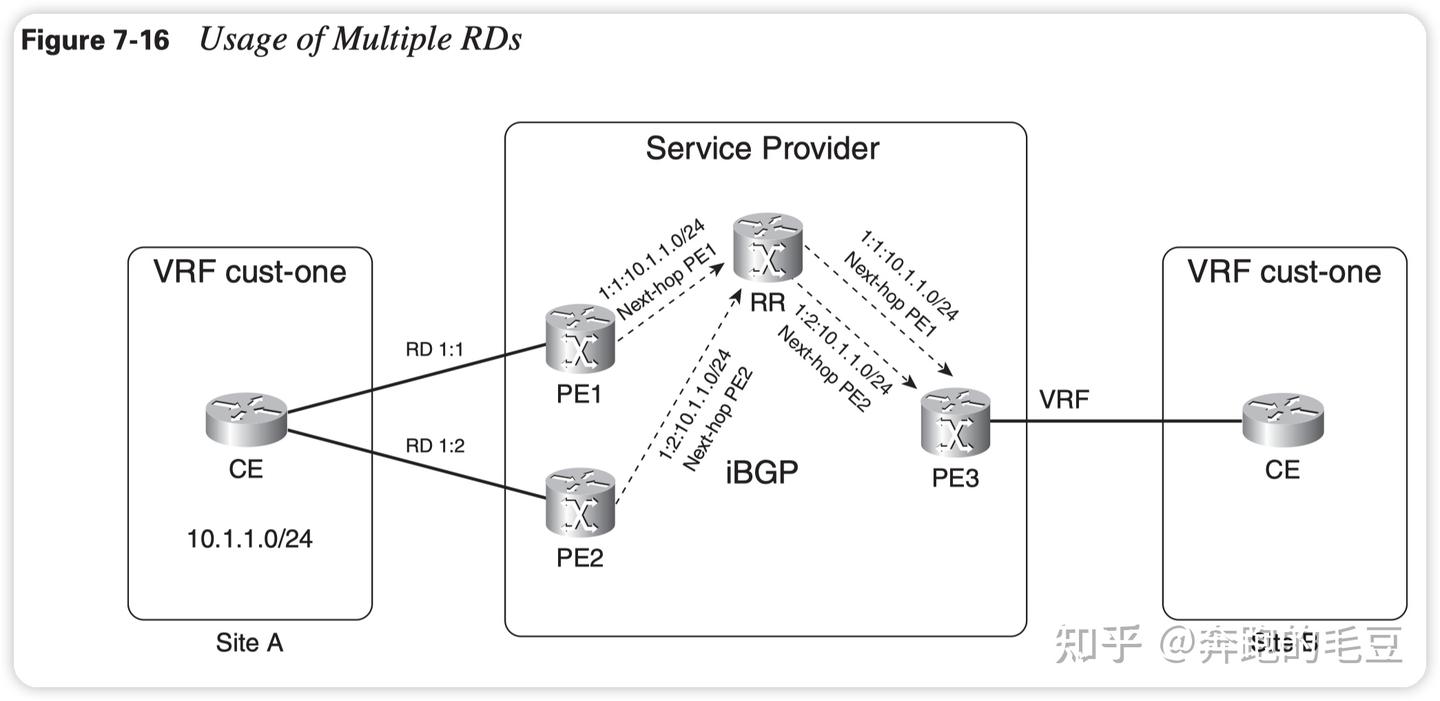

RD配置不一样，都可以优选发布

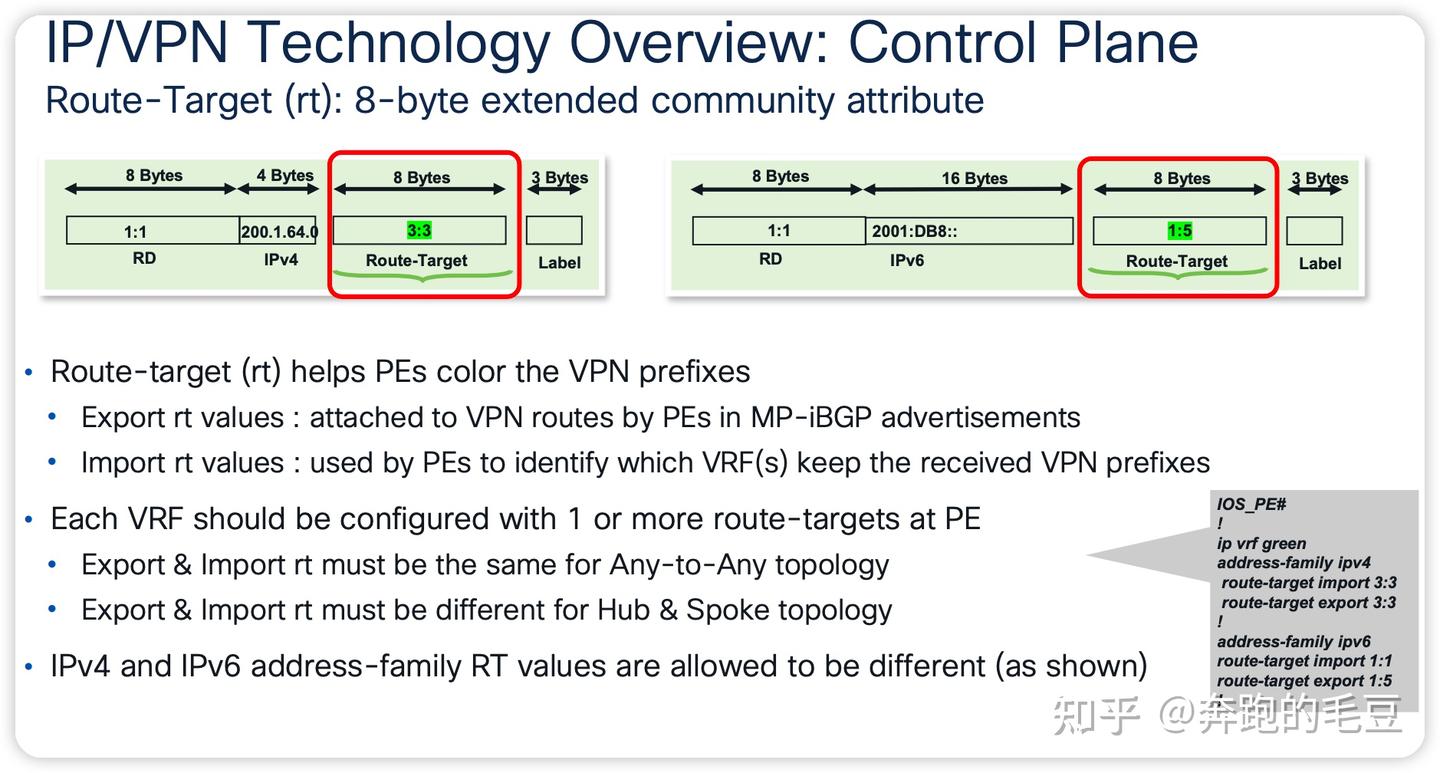

RTs (Route Targets)

RTs

BGP/MPLS IP VPN使用64位的BGP扩展团体属性－VPN Target来控制VPN路由信息的发布。

每个VPN实例关联一个或多个VPN Target属性。有两类VPN Target属性：

Export Target（ERT）：本地PE从直接相连Site学到IPv4路由后，转换为VPN-IPv4路由，并为这些路由设置Export Target属性。Export Target属性作为BGP的扩展团体属性随路由发布。
Import Target（IRT）：PE收到其它PE发布的VPN-IPv4路由时，检查其Export Target属性。当此属性与PE上某个VPN实例的Import Target匹配时，PE就把路由加入到该VPN实例的路由表。
一个VRF里面的RT可以配置多个。

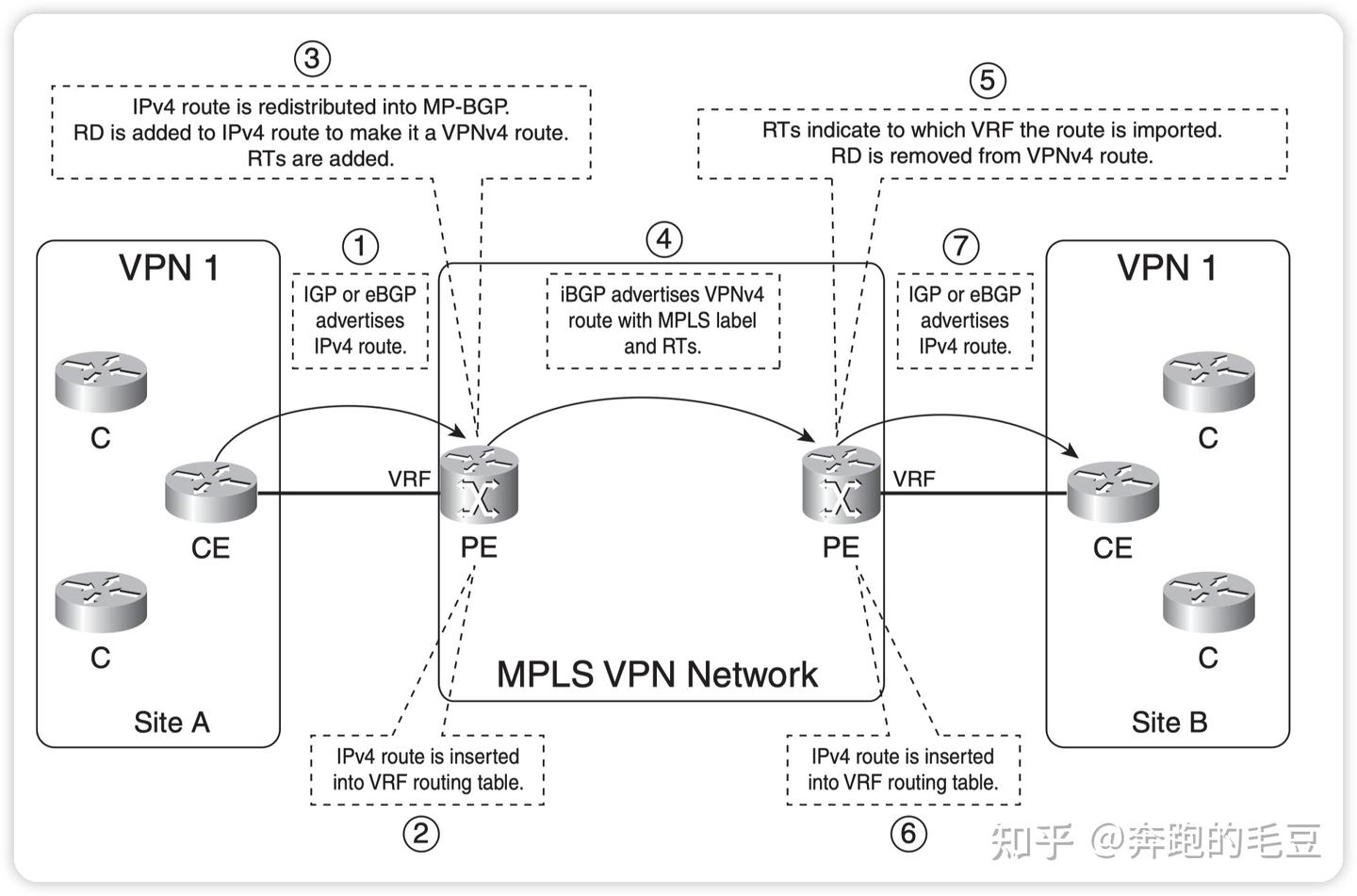

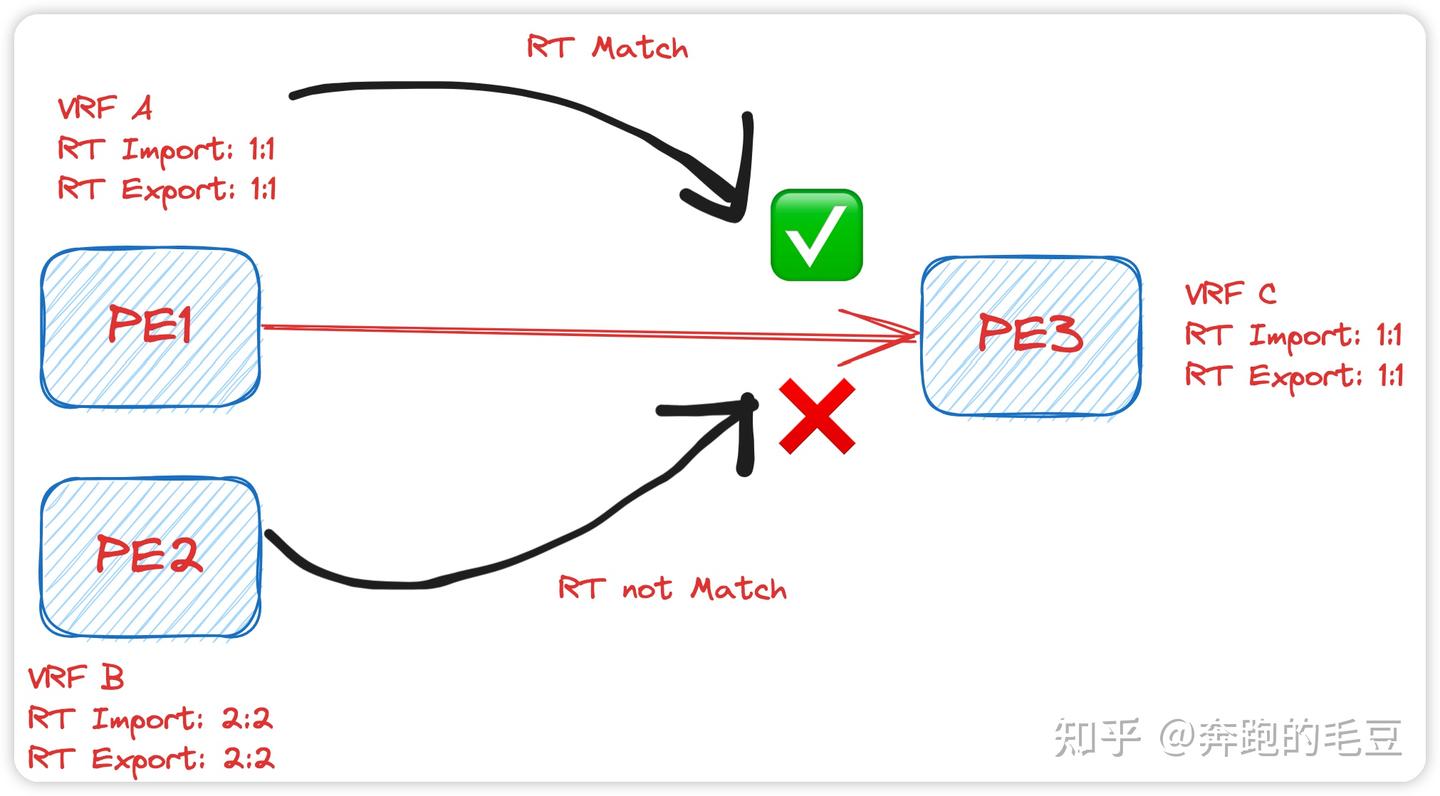

站点之间是否能够通信，由RT来控制。如下图，PE1可以和PE3通信，因为PE1的import和PE3的export RT一样，反之亦然，但是PE2没有跟PE3对齐，所以PE2无法跟PE3通信。
